Le conseil du Pro

Pour ne plus rester à la porte de chez vous  voici le nouveau cylindre " Débrayable"

Ouverture du cylindre même si une clé  est à l'intérieur

 Existe aussi en finition laiton, et clef protégé

Vous recherchez une serrure ROTO ou une  Gâche ROTO



La marque ROTO propose un très grand nombre de modèles, c'est pourquoi nous ne les stockons pas tous. Si vous le désirez, déposer nous votre serrure afin que nous l'identifions et commandions le même modèle ou aidez vous de l'exposer ci dessous.

 Envoyez nous les dimensions et renseignements nous la trouverons pour vous:

Merci de remplir ce questionnaire:

1 - Nature de l'ouvrant (bois, pvc, alu)
2 - Précisez si c'est une porte d'entrée ou une porte fenêtre ou une fenêtre
3 - Savez vous ou elle a été acheter votre porte d'entrée ou  porte fenêtre ou  fenêtre ?   exemple "Lapeyre" - "Janneau" - "Je ne sais pas"
4 - Est' elle en 2 vantaux ouvrant à la Française , coulissante, oscillo-battant ou à soufflet ?
5

- Axe du carré (Fouillot) ( du bord de la serrure a l'axe du carré)


6 - Y a t'il un cylindre Européen ?      =    répondez  par oui ou par non
7 - Axe du carré(Fouillot) à l'axe du cylindre Européen il peu être de 70 mm ou 90 mm
8 - La largeur de la têtière en mm( c'est la partie plate qui ce trouve sur le champ de la porte)
9 - La hauteur total de la serrure ou crémone
10 - La cote "D" c'est à dire la dimension du bas de la serrure à l'axe du fouillot (le carré) :
11 - Le nombre de galets (voir la photos en haut de la page à gauche)
12 - Est' elle automatique ? ou faut' il relever la poignée pour la fermer ?
13 - A t'elle un pêne dormant ?
14 - Envoyer nous une photo
15 - Indiquez  nous tout ce qui est gravé sur la serrure devant et derrière la crémone
16 -Votre code postal

TRES IMPORTANT pour vos recherche de crémones

Veuillez nous indiquer la référence sur le boîtier de crémone commençant par 621… (à coté du Carré de la Poignée)

ainsi que la cote GH ou GR  notée sur la têtière, ainsi que tout ce qui est inscrit dessus et

Nous préciser si c'est une porte d'entrée ou une porte fenêtre 1 ou 2 vantaux ou une fenêtre 1 ou 2 vantaux

Nous préciser si la fenêtre ou la porte s'ouvre à la Française ou en Oscillo-battant (OF ou OB) ou coulissant

et si possible joindre une photo de votre crémone.

et  précisez si la menuiserie  est en bois ou pvc ou alu

Roto ayant changer la plupart de ces crémones elles sont remplacée par des crémones ajustables

( donc il y a des modifications à faire sur place lors de la pose comme la recoupe des prolongateurs et le remplacement des gâches)

Idem pour les renvois de fouillot

A savoir l'ancienne gamme des produit Roto la finition est vieille or et la nouvelle gamme est argenté



la cote GH correspond à la hauteur de poignée ( du bas de la crémone a l'axe du carré (fouillot) ). Dans le cas d'un ancien ferrage pour porte-fenêtre, celle-ci peut être soit de 973 mm, soit de 1113 mm.

La cote GR correspond a la hauteur de la crémone



Les galets plat n'existe plus,

 ils sont maintenant rond

Dans la cas d'un fouillot de 25mm ou plus, il faut le mesurer

ou vérifier le nombre sur le coté du boitier

                    9238 (le marquage correspond a l'année de fabrication (1992) et au n° de l'unité de production(38)






Roto  en Stock

Crémone pour OB ajustable en Hauteur  réf: 229127

GR 2265 / 973   2201 - 2400  (ancien modèle avec galet plat ) dispo  x 1



Crémone

GR. 1090 H/K 1001-1200    1482  inscrit derrière  366049  (D 513 L 1090 en 7.5       dispo X2

GR.675 1482  inscrit derrière  625293 1482  625282       dispo X 6

GR 1290 1201-1400   1101 inscrit sur boîtier   450589 1110  10 450591  1110 12 NT inscrit derrière 1101  ( plus disponible)

crémone 7.5 1001-1400  avec 1 galet plat recoupable en H et bas + une rallonge +

Crémone 7.5  OF



+ 1 prolongateur 1080 366432

+ gâche et Plaquette de jonction

Prolongateur

GR 330 1482  inscrit derrière 1402  490073     dispo X 5

 1433  inscrit derrière  622965 dispo  X 1



 Référence 308267        Allonge L200    X 1



Prolongateur sortie de tringle

1482 inscrit derrière 1482    437636          dispo  X 1



crémone roto de porte fenêtre OF en pvc

longueur 208mm - MF31  -M720  - roto - 0101- M323- CR20652MV- 2000-2200-

ci dessous la remplaçante en stock

hauteur de poignée est de 1113 mm,  :
1 unité        Référence 259762        Crémone variable F15 L1780 avec 2 galets ronds
2 unités        Référence 308267        Allonge L200
1 unité        Référence 312033        Prolongateur bas L110 avec sortie de tringle (avec inverseur)
1 unité        Référence 349187        Prolongateur haut L110 avec sortie de tringle (sans inverseur)
2 unités        Référence 350401        Plaque de liaison (pour raccord après recoupe)
2 unités        Référence 623125        Gâche pour galet rond (pour battement PVC)
montant 2014 = 140 euros en rouge c'est plus disponible a recommander

Disponible de suite crémone ROTO
Crémone inverseur OF 7,5 P 513 1001/1200 376106
Rallonge OF L.0521mm 367088
Gâche battement universelle 2603 59
Plaquette de jonction 3 50401


PRIX 138 euros ttc (tarif 2016)



Suite à vos nombreuses demande:  Si vous avez un problème avec l' inverseur bas de votre crémone Roto, sachez qu'il n'existe plus Roto ayant changer la plupart de ces crémones elles sont remplacée par des crémones ajustables et comme c'est souvent cette pièce qui casse on ne peu même pas en récupérer une autre sur une vieille crémone, de plus comme cette pièce est sertie ce n'est pas très évident de la remplacer, il faut donc remplacer la crémone complète par les nouveaux modèles ajustables.



Autre solution : si vous tenez vraiment à garder votre crémones:parce que c'est un souvenir ou un héritage (lol), adapter un inverseur d'une autre marque mais là aussi il faudra bricoler un peu a savoir, couper votre crémone entailler la tringle arrière pour en faire une crémaillère c'est pas facile a faire a la lime  ou coupé la tringle arrière et ressouder une tringle en crémaillère

(tarif 38.50 euros ttc 2015)

On peu faire ce travail pour vous si vous nous apportez votre crémone pour la modique somme de 60 euros ttc + 38.50 d'inverseur)

On peut vous fournir l'inverseur et la crémaillère à souder pour 38.50 euros + 8.60 de port



Fournissez-vous un plan avec des côtes pour savoir où couper la tringle? = non désolé, il suffit de couper la têtière de 160 mm et  la tringle arrière  de 3 cm de plus puis de souder  la crémaillère avec un poste a arc sur la tringle arrière ( crémone en position ouverte).



pour ceux qui ne savent pas souder voir ci-dessous la méthode douce.  ( merci a Mr Daniel Doudeau)








Les crémones ROTO de fenêtreOSCILLO BATTANTE

1 crémone de porte fenêtre pvc 1 vantail OB  - 621226410100
GR 2065/973         2001 - 2200

Cette ancienne crémone OB peut être remplacée par les références suivantes :
1 unité        Référence 231417        PROLONGATEUR OB L135 POUR H>1000 CENTRO       Prix unitaire net =   17,44 € H.T.
1 unité        Référence 231435        CREM VAR F14,5 L1730 2MV CENTRO (R610N43006)     Prix unitaire net = 29,13 € H.T.
1 unité        Référence 231389        ALLONGE 600 MV CENTRO (R608C40016)              Prix unitaire net = 23,96 € H.T.

+ 30 € HT de frais de dossier (par commande)

+20 € PORT

tarif 2015 =276.00 euros

GR 2130 / 2 MV    2001-2400  fouillot de 14.5
cote D= 1.01m
 têtiere est de 16mm
hauteur totale en fond de feuillure est de 2.01m
longueur de la cremone est de 1.74m
nombre de galet plat est de 2 sur la cremone
 baie vitrée avec un vantail coulissant et oscillo-battant en pvc

Cette ancienne crémone avec galets plats peut encore être commandée.


CREMONE VAR. F14.5 L2130 2MV CE (R610NS10016)  = 40 ht pa
REF: 231437

 30 €  HT de frais de dossier (par commande)

+20 € PORT



pv 199.00 ttc + 28 de port



crémone Roto de fenêtre GR1490 1601 2000

Cette ancienne crémone GR1490 1601 2000avec galets plats peut encore être commandée sous la référence suivante :
CREM VAR F17.5 L1490 2MV G10B
au prix de 245 euros ttc  port compris
délai 3/4 semaines




Référence 216662        CREM VAR F17.5 L1490 2MV G10B (L502A304)     Pa = 57-60(2015)
+ 30 € de frais de dossier (par commande) +13 € de frais de port Délai 3 semaines

Crémone Roto 621227270100   Oscillo battante.
M323
GH973
GR2065 2 MV
2000-2200





Cette crémone n'existe plus elle est remplacée par:

1 Crémone OB axe 08mm variable 1601-2000 259769

1 Rallonge OB 330mm sans galet 489993

1 Inverseur bas cote droite variable 312032

1 Embout haut OF sortie de tringle 110mm 349187

2 Gâche battement universelle 260359

3 Plaquette de jonction 350401



Inscription sur la crémone

FENETRE PVC GAME VEKA DUO CONFORT
Oscillo battante.  POIGNEE CENTREE
QUINCAILLERIE ROTO - GR 1065 MV
1001-1200
R 608 C 40       R 608 C 41
DIMENSIONS  L 1364MM X H 1374
621 227 27 01           entraxe 7.5 (621 227)

Référence de commande



crémone OB GR 1065 1001-1200 AXE 7.5   REF 229211



sur commande

Crémone ROTO d'une  fenêtre Oscillo battante.

6212272701        1 0120



GR 2065 / 973,

2000-2200.



Cette crémone n'existe plus elle est remplacée par:

 1 Crémone OB axe 08mm variable 1601-2000 259769

1 Rallonge OB 330mm sans galet 489993

1 Inverseur bas cote droite variable 312032

 1 Embout haut OF sortie de tringle 110mm 349187

3 Gâche battement universelle 260359

2 Plaquette de jonction 350401



crémone Roto  1601/1800 de porte fenêtre 1 vantail  Oscillo battante.


la référence est 62122641 0100
6R 1665/2MV



Cette crémone n'existe plus elle est remplacée par celle ci qui est ajustable

CREMONE OB 1665 2 GALETS ROTO FOUILLOT 14.5 231179



Les crémones ROTO de fenêtres Ouvrant à la Française



Crémone pour ouvrant à la Française en PVC Gr 2130 / 2MV  2001 2400 axe a 30 mm

CREM VAR F30 L2130 2MV CENTRO (R615N52004) REF:231533

FRAIS ROTO SAV 30e

DELAI: 3 SEMAINES A RECEPTION DE VOTRE COMMANDE









Tarif 2017

Total H.T.100,90 Dont ports et frais15,80
Total T.V.A.20,18
Total T.T.C.121,08




le remplacement de la crémone F7,5 M323 GH973 GR2065 2MV 2000-2200

peut se faire par un montage avec les références actuelles suivantes :



1 unité                Référence 259769        CREM VAR F8 L1780 2E
2 unités                Référence 489993        ALLONGE L330 RECOUPABLE NT
1 unité                Référence 312033        PROLONGATEUR A/INVERSEUR L110 ST18 NT
1 unité                Référence 349187        PROLONGATEUR L110 ST14 NT
3 unités                Référence 350401        PLAQUE DE LIAISON NT
2 unités                Référence 623125        GACHE GALET RAIN16/12.5 NT

Si les gâches ne correspondent pas, il faudrait en dévisser une et me communiquer les codes inscrits au dos.

Porte fenêtre 2 vantaux, ouverture à la française

Côte GR de la tétière : GR 2000 / 973 , 1801-2000

Ref 621 22 72 70 100
2a 910 9

Cette ancienne crémone à sorties de tringles peut être remplacée par un montage avec les références actuelles suivantes :

1 unité        Référence 259769        Crémone variable F8 L1780 avec 2 galets ronds                   13.05 HT
1 unité        Référence 308267        Allonge L200

3.55 HT
1 unité        Référence 312033        Prolongateur bas L110 avec sortie de tringle (avec inverseur)  8.30 HT
1 unité        Référence 349187        Prolongateur haut L110 avec sortie de tringle sans inverseur) 2.60 HT
2 unités        Référence 350401        Plaque de liaison (pour raccord après recoupe)                   1.00 HT
2 unités        Référence 623125        Gâche pour galet rond (pour battement PVC)                     0.90 H

621226400100    3  910  8

porte fenêtre en bois exotique 1 battant

ouverture à la française ( de l'intérieur poignée à gauche ouverture en tirant )


ROTO   RO GR F / 980   HT 215 PC

La crémone GR2106/980 HT215 n'existe plus.
C'est une ancienne crémone qui était fabriquée spécialement pour la société POREAUX (Groupe LAPEYRE) mais ils n'en n'ont plus en stock (et nous non plus).

Vous pouvez remplacée cette crémone par un montage avec des pièces actuelles mais il faut savoir que, dans ce cas, les galets de verrouillage ne tomberont pas en face de la gâche galet actuelle.
Si la gâche galet actuelle est entaillée dans le montant du vantail semi-fixe, il faudra donc :
- soit entailler deux nouvelles gâches galet
- soit supprimer les galets et perdre 1 point de verrouillage par rapport à l'ancienne crémone (ce qui n'est pas recommandé compte tenu de la hauteur de la porte-fenêtre).

Montage pour le remplacement de l'ancienne crémone GR 2106/980 HT215 :
        1 unité        Référence 259762        Crémone variable F15 L1780 avec 2 galets ronds        PA 11.75
        1 unité        Référence 308267        Rallonge L200                                                         PA3.55
        1 unité        Référence 312032        Prolongateur bas L110 avec sortie de tringle             PA 7.50
        1 unité        Référence 349187        Prolongateur haut L110 avec sortie de tringle            PA 4.40
        2 unités        Référence 350401        Plaque de liaison (pour raccord après recoupe)       PA1.00

Avec, éventuellement les gâches:
        2 unités        Référence 289320        Gâche galet gauche Bois J4 A9 NT (à défoncer)        PA=1.50
        ou        Référence 289321        Gâche galet droite Bois J4 A9 NT (à défoncer)                   PA =1.50

Montant ttc 197.00 euros (tarif chapin 2015) sur commande délai 8 jours

voir en GU pour le remplacement

Crémones Roto pour fenêtre pvc s'ouvrant à la Française

M312

GR1200 1 MV

9104

1000-1200

6212264100

Cette ancienne crémone pour porte-fenêtre PVC à 2 vantaux n'existe plus mais elle peut être remplacée par un montage avec les références actuelles suivantes :

1 unité                Crémone variable F15 L580 avec 1 galet rond

1 unité               Allonge L330 recoupable
1 unité                Allonge L200
1 unité             Prolongateur bas L110 avec sortie de tringle (avec inverseur)
1 unité                Prolongateur haut L110 avec sortie de tringle (sans inverseur)
3 unités               Plaque de liaison (pour raccord après recoupe)
1 unité                Gâche pour galet rond (pour battement PVC)



Nous avons cette crémone en stock au prix de 145 euros ttc (2014)

Crémones Roto pour fenêtre pvc s'ouvrant à la Française

CREMONE

M312

GR1200 1 MV

9104

1000-1200

6212264020

6212264100



CREMONE

M316

GR1600 1 MV

9104

1400-1600

6212264020

6212264100



crémone ROTO Porte fenêtreà la française en PVC (deux vantaux)à galet plates,

621 227 270 100
M323 / GH973 / GR 2065 2MV
2000/2200
M720



Cette ancienne crémone pour porte-fenêtre PVC à 2 vantaux n'existe plus mais elle peut être remplacée par un montage avec les références actuelles suivantes :

1 unité              Crémone variable F8 L1780 avec 2 galets ronds
1 unité              Allonge L330 recoupable
1 unité               Prolongateur bas L110 avec sortie de tringle (avec inverseur)
1 unité              Prolongateur haut L110 avec sortie de tringle (sans inverseur)
3 unités              Plaque de liaison (pour raccord après recoupe)
2 unités              Gâche pour galet rond (pour battement PVC)
Montant ttc 145.00 euros + port (tarif 2014) sur commande délai 8 jours


Porte fenêtre    PVC   Deux ouvrants à la française

Référence :621 227 270 100

MF53

M720

0103

M321

GH973

GR 1865 2 MV

cette crémone n'existe plus elle est remplacée par celle ci qui est ajustable

 1 Crémone OB axe 08mm variable 1601-2000 259769

 1 Prolongateur 200mm sans galet argent 308267

 1 Embout inverseur bas sortie de tringle 11mm crémone variable 312032

 1 Embout haut L110mm sortie de tringle 14mm 349187

 2 Gâche battement universelle 260359 - VC 2626555

 3Plaquette de jonction 350401



crémone Roto de porte fenêtre en pvc  avec ouverture à la française. :

621226410100 sur la face intérieur et 621226400100 sur la face extérieur.

ROTO GR 2065 2MV
GH, 973mm
M323           MF59         11           9109               2000-2200



cette crémone n'existe plus elle est remplacée par celle ci qui est ajustable
1 Crémone OB axe 15mm variable 1601-2000 259762
1 Rallonge OB 330mm sans galet 489993
1 Embout inverseur bas sortie de tringle 11mm crémone variable 312032
1 Embout haut L110mm sortie de tringle 14mm 349187
2 Gâche battement universelle 260359 - VC 2626555
3 Plaquette de jonction 350401

Montant ttc 294.00 euros (tarif 2013) sur commande délai 8 jours

crémone GR 1665 1MV (1600 - 1800) M319

La fenêtre avec Ouverture à la française. : en  PVC marque  Grofilex

Numéro sur le boîtier : 621227270100



Cette crémone n'existe plus elle est remplacée par:

Crémone OF inverseur F8 1E P0563 1201-1800 625619

Rallonge OF L.1075mm 1 galet 375799

Plaquette de jonction 350401

+ les gâches suivant  si ’est une fenêtre un vantail ou deux vantaux



crémone de marque Roto en  Ouverture à la française.

 ref:M325 GH 973    GR 2265 2MV axe béquille 1075 largueur 15mm hauteur 2050

Cette crémone n'existe plus elle est remplacée par:

1 Crémone OB axe 15mm variable 1601-2000 259762

1 Rallonge OB 270mm sans galet 260190 VC2742101

1 Prolongateur 200mm sans galet argent 308267

1 Embout inverseur bas sortie de tringle 11mm crémone variable 312032

1 Embout haut L110mm sortie de tringle 14mm 349187

2 Gâche battement universelle 260359 - VC 2626555

4 Plaquette de jonction 350401

Montant ttc 310.00 euros (tarif 2013) sur commande délai 8 jours

crémone de marque Roto fenêtre  Ouverture à la française.

GR 2000-973 1801x2000
621 22 72 70 100
2A 910 9


Cette crémone n'existe plus elle est remplacée par:

1 Crémone OB axe 08mm variable 1601-2000 259769

1 Prolongateur 200mm sans galet argent 308267

1 Embout inverseur bas sortie de tringle 11mm crémone variable 312032

1 Embout haut L110mm sortie de tringle 14mm 349187

2 Gâche battement universelle 260359 - VC 2626555

3 Plaquette de jonction 350401



621226400100 GR-1089/500    HT 115

Longueur total 1090mm   Ouverture à la française.

Crémone inverseur OF F15 P 0513 L.1090 1001/1200 349154
Embout haut OF sortie de tringle 110mm 34918 7
Gâche battement universelle 260359
Plaquette de jonction 350401

 crémone ROTO pour fenêtre Ouverture à la française.

621 226 4100          M310 C00            800 1000

Cette crémone n'existe plus elle est remplacée par:
1 Crémone OF inverseur F15 1E P0413 0801-1000  625642
1 Rallonge OF L.0425mm  623604
1 Gâche battement universelle 260359 - VC 2626555
1 Plaquette de jonction 350401



crémone ROTO pour fenêtre  Ouverture à la française.à deux vantaux de fabrication Janneau

M 314000
1200-1400
62122641000 - M314000

Cette crémone n'existe plus elle est remplacée par:
1 crémone OF inverseur F15 1E P0563 1201-1800  625644
1 Rallonge OF L.0675mm 623645
1 Plaquette de jonction 350401
1 Gâche rouleau battement 623125



Crémone Ouverture à la française. Roto 621 227 27 01
GR 1265 1 MV
M315

Cette crémone n'existe plus elle est remplacée par:

Crémone inverseur OF,7,5  P563  1201/1800 376144

Rallonge OF L.0675mm  375764

Gâche battement universelle 260 359  = 1 fois

Plaquette de jonction 350 401 = 1 fois

Montant ttc 249.00 euros (tarif 2011) sur commande

crémone  Ouverture à la française.Roto gr 1125

de haut en bas
partie haute: K0487 ou KN487 (mal gravé)
366389
partie basse : 388351
N0437
GR1125
avec prolongateur

Cette crémone n'existe plus elle est remplacée par :

Crémone OF inverseur F8 1E P1000 1801-2400 625621

Référence 625621
CREM INV Z F8 L1125/1000 ST14 1E NT

délai 2/3 jours

Crémone Roto

GR 2200/973

2001-2200
621 227 27 01 00     2a 910 g






Cette crémone n'existe plus elle est remplacée par:

Crémone OB axe 08 mm variable 1601-2000 259769 = 1 fois

1 rallonge OB 330 sans galet 489993 = 1 fois

Inverseur  bas coté droite variable 312032 = 1 fois

Embout haut OF sortie de tringle 110mm 349187 = 1 fois

Gâche battement universelle 260 359 = 2 fois

Plaquette de jonction 350 401 = 2 fois

Les galets plat n'existe plus, ils sont maintenant rond.

crémone roto  Ouverture à la française.

 621227270100    2b0104  800/1000            M311GR865 1MV Roto





Cette crémone n'existe plus elle est remplacée par:

1 Crémone OF inverseur F8 1E P0413 0801-1000 625617

1 Rallonge OF L.0425mm 364488 VC2742638

1 Gâche battement universelle 260359

1 Plaquette de jonction 350401



Crémone Roto

 GR 2400/973/7.5
pour menuiserie Porte fenêtre PVC,  Ouverture à la française. 2 vantaux, cote D  973,têtière de 16, fouillot de 7.5


Cette crémone n'existe plus elle est remplacée par:

Crémone OB axe 08 mm variable 1601-2000 259769 = 1 fois

1 rallonge OB 330 sans galet 489993 = 1 fois

Prolongateur 220 mm sans galet argent 308267 = 1 fois

Inverseur  bas coté droite variable 312032 = 1 fois

Embout haut OF sortie de tringle 110mm 349187 = 1 fois

Gâche battement universelle 260 359 = 2 fois

Plaquette de jonction 350 401 = 4 fois

Crémone Roto

GR 1865/973/7.5
pour menuiserie Porte fenêtre PVC,  Ouverture à la française. 2 vantaux, cote D  973,têtière de 16, fouillot de 7.5



Cette crémone n'existe plus elle est remplacée par:

Crémone OB axe 08 mm variable 1601-2000 259769 = 1 fois

Prolongateur 200 mm sans galet argent 308267 = 1 fois

Inverseur  bas coté droite variable 312032 = 1 fois

Embout haut OF sortie de tringle 110mm 349187 = 1 fois

Gâche battement universelle 260 359 = 2 fois

Plaquette de jonction 350 401 = 3 fois

Crémone Roto  Ouverture à la française.

GR 865 MV 801-1000.

6212273800  2  9099  M010

Cette crémone n'existe plus elle est remplacée par:
Crémone inverseur OF 7,5 P413 0801/1000 376105
Rallonge OF L.0425mm 364488
Gâche battement universelle 260359


Porte fenêtre avec  Ouverture à la française.
Crémone Roto
621226400100  4b010  2
M321
Gh973
Gr 1865 2mv


Cette crémone n'existe plus elle est remplacée par:

1 Crémone OB axe 15mm variable 1601-2000 259762

1 Prolongateur 200mm sans galet argent 308267

1 Embout inverseur bas sortie de tringle 11mm crémone variable 312032

1 Embout haut L110mm sortie de tringle 14mm 349187

2 Gâche battement universelle 260359 - VC 2626555

3 Plaquette de jonction 350401



références crémone Ouverture à la française. ROTO :

R601 B40    /    R865 MV         /
800-1000
6212264100


Crémone inverseur OF F15 P0413 L.0890 0801/1000 349153
Embout haut OF sortie de tringle 110mm 349187
Gâche battement universelle 260359


Crémone de fenêtre Ouverture à la française.  Roto  M312

Gr 1200   1 MV

1000-1200

9104

6212264020

6212264100

Cette crémone n'existe plus elle est remplacée par:

1 Crémone inverseur OF F15 P0513 L.1090 1001/1200 349154

1 Embout haut OF sortie de tringle 110mm 34918

1 Gâche rouleau battement 623125

1 Plaquette de jonction 350401



Crémone ROTO Ouverture à la française. GR 1465 2MV          621 226 400 100
M317A57
563
1401-1600
FOUILLOT 14,5


Cette crémone n'existe plus elle est remplacée par:
1 Crémone inverseur OF F15 P0563 L.1490 1401/1600 349176
1 Embout haut OF sortie de tringle 110mm 349187
1 Gâche battement universelle 260359
1 Plaquette de jonction 350401


Crémone ROTO GR200/973            621227270100
1801-2000
2A010 0
6860919





Cette crémone n'existe plus elle est remplacée par:
1 Crémone OB axe 08mm variable 1601-2000 259769
1 Prolongateur 200mm sans galet argent 308267
1 Inverseur bas cote droite variable 312032
1 Embout haut OF sortie de tringle 110mm 349187
2 Gâche battement universelle 260359
3 Plaquette de jonction 350401





Crémone Roto
621 226 400 00
 Ouverture à la française.
M323A58
M720 , 2001/2200 , M323 , GH 973 , GR2065
2MV            MP50
fouillot de 7 environ, axe 15 , têtière de 16 sans cylindre

Cette crémone n'existe plus elle est remplacée par:

1 Crémone OB axe 15mm variable 1601-2000 259762
1 Rallonge OB 330mm sans galet 489993
1 Inverseur bas cote droite variable 312032
2 Gâche battement universelle 260359
3 Plaquette de jonction 350401


Crémone Roto  Ouverture à la française.

621 226 400 100
MF 52 et M 720
M 321,     GH 973,     GR 1865
2 MV
1800-2000



Cette crémone n'existe plus elle est remplacée par:

1 Crémone OB axe 15mm variable 1601-2000 259762

1 Prolongateur 200mm sans galet argent 308267

1 Inverseur bas cote droite variable 312032

1 Embout haut OF sortie de tringle 110mm 349187

2 Gâche battement universelle 260359

3 Plaquette de jonction 350401



Crémone Roto 621227270100

2001/2200 GR2200/973,  2a10 0

Cette crémone n'existe plus elle est remplacée par:

1 Crémone OB axe 08mm variable 1601-2000 259769

1 Rallonge OB 330mm sans galet 489993

1 Inverseur bas cote droite variable 312032

1 Embout haut OF sortie de tringle 110mm 349187

2 Gâche battement universelle 260359

3 Plaquette de jonction 350401



Dimension : GR925
Nouvelle référence : 625620
Ancienne référence : 385473
 Ouverture à la française.
Type de fenêtre : Menuiserie bois Janneau tradi 56mm,
assemblage double enfourchement,

Haut 1950mm.


Crémone OF inverseur F8 1E P0763 1801-2400 625620





refbochat2721868

Crémone  Ouverture à la française.Roto 6212264100
M 31 6 D 00
1401 -1600
M 31 6 D 00


Cette crémone n'existe plus elle est remplacée par:

1 Crémone inverseur OF F15 P0563 L.1490 1401/1600 349176

1 Embout haut OF sortie de tringle 110mm 349187

1 Gâche battement universelle 260359

1 Plaquette de jonction 350401





Crémone Ouverture à la française. ROTO  6212264100 et 6212264020

 M312 GR1200 1MV (1000-1200)


Cette crémone n'existe plus elle est remplacée par:
1 Crémone inverseur OF F15 P0563 L.1290 1201/1400 349175
1 Embout haut OF sortie de tringle 110mm 349187
1 Gâche battement universelle 260359
1 Plaquette de jonction 350401


Crémone  Ouverture à la française.Roto  621 21654 00

M315 GR 1265 1MV 1200-1400



M720    A23     9107   M107    9104



Cette crémone n'existe plus elle est remplacée par:

1 Crémone inverseur OF F15 P0563 L.1290 1201/1400 349175
1 Embout haut OF sortie de tringle 110mm 349187
1 Gâche battement universelle 260359
1 Plaquette de jonction 350401



Crémone ROTO d'une porte fenêtre en PVC avec 2 vantaux  Ouverture à la française.
 M321
GH 803
GR 1665 2MV
1800-2000
 B21227270100
20010 1
9108

Cette crémone n'existe plus elle est remplacée par:

1 Crémone OB axe 08mm variable 1601-2000 259769
1 Prolongateur 200mm sans galet argent 308267
1 Inverseur bas cote droite variable 312032
1 Embout haut OF sortie de tringle 110mm 349187
2 Plaquette de jonction 350401
2 Gâche battement universelle 260359



Crémone ROTO  Ouverture à la française.en pvc

du bas a l 'axe  562 mm

du haut a l axe 1108 mm

Hauteur 1580 mm

621227270100

GR 1600/mv

2A 0141



Cette crémone n'existe plus elle est remplacée par:

1 Crémone inverseur OF 7,5 P563 1201/1800 376144

1 Rallonge OF L.1075mm 1 galet 375799

1 Gâche battement universelle 260359

1 Gâche battement universelle 260359

1 Plaquette de jonction 350401



crémone Roto  Ouverture à la française.   621 226 400 100    GR 465

M307       GR465
460-600
9109     01.03
M720       MF 53
0113
R608C40       R608C41

Cette crémone n'existe plus elle est remplacée par:

1 Crémone inverseur OF F15 P0170 L.0490 0400/0600 349151

1 Embout haut OF sortie de tringle 110mm 349187

1 Plaquette de jonction 350401



Crémone de fenêtre Roto  Ouverture à la française.

GR 2200/973

2001-2200

sur la partie du haut            6860920
sur la partie au milieu          621227270100          2a 910 9
sur la partie du bas              6860921
9109

(Code D est à 973mm)

Cette crémone n'existe plus elle est remplacée par:

1-Crémone OB axe 08mm variable 1601-2000 259769

1-Rallonge OB 330mm sans galet 489993

1-Inverseur bas cote droite variable 312032

1-Embout haut OF sortie de tringle 110mm 349187

2-Gâche battement universelle 260359

3-Plaquette de jonction 350401



Crémone ROTO de fenêtre  Ouverture à la française.

1001 – 1200 / GR 1065 1 MV – M 313

621 77 72 70 100.

Cette crémone n'existe plus elle est remplacée par:

Crémone inverseur OF 7,5 P513 1001/1200 376106
Rallonge OF  L.0521mm 367088
Gâche battement universelle 260359
Plaquette de jonction 350401


crémone pour fenêtre en bois, 2 vantaux,  Ouverture à la française.de marque ROTO,

GR 1589/600 HT 165    (08MF50).

621226410100

sur la face extérieur du boîtier: 621226400100









Cette crémone n'existe plus elle est remplacée par:

1 Crémone OB axe 15mm variable 0801-1200 259720

1 Prolongateur 200mm sans galet argent 308267

1 Inverseur bas cote droite variable 312032

1 Embout haut OF sortie de tringle 110mm 349187

3 Plaquette de jonction 350401

1 Gâche rouleau bois 4/15/9 gauche 289320

1 Gâche rouleau bois jeu 4mm à toupiller 600998

Attention a savoir pour se remplacement que la gâche galet est a déplacer
 ou supprimer un point d'ancrage
 pour la gâche galet il faudra défoncer l'huisserie et donner le sens a la commande
 sinon prendre la gâche galet réversible a toupiller



Crémone ROTO de fenêtre  Ouverture à la française.

6212264100          -     6212264020

R610  C30           1401-1809

GR 1530           39            9014

Cette crémone n'existe plus elle est remplacée par:

CREMONE VARIABLE F14.5 L1530 1MV REF 231431

 0013600

Crémone ROTO de fenêtre  en bois  Ouverture à la française.

GR.1130/MV
1001-1400


6 2121 669 00



La reference de l’inverseur est  9107  M720  107

Crémone OB VAR F14.5 L1130 1MV REF231429
Prolongateur R608 C40 9012 600mm  231389
Raccord de cremone à sortie de tringle 230008
PROLONGATEUR L135 ST11 REF 311457
Gache de battement 231260

DELAI FABRICANT 3 SEMAINES
ATTENTION LA RALLONGE N'EXISTANT PLUS DANS VOTRE VERSION
IL FAUDRA SUPRIMER LE GALET



crémone roto pour fenêtre ouvrant à la française

621226400100

HT 135

GR 1289/500



Cette crémone n'existe plus elle est remplacée par:
ANCIENNE CREMONE POREAUX A REMPLACÉE PAR CE DETAIL

1 Crémone OB axe 15mm variable 0801-1200 259720

1 Prolongateur 200mm sans galet argent 308267
1 Inverseur bas cote droite variable 312032
1 Embout haut OF sortie de tringle 110mm 349187
2 Plaquette de jonction 350401
1 Gâche rouleau  bois jeu 4mm à toupiller  600998



Crémone  ROTO
GR 2000/973
Réf: 621227270100
HAUTEUR MINI DE 1800 ET MAXI 2000

AVEC UNE OUVERTURE A LA FRANCAISE

Cette crémone n'existe plus elle est remplacée par:
1 Crémone OB axe 08mm variable 1601-2000 259769
1 Prolongateur 200mm sans galet argent 308267
1 Inverseur bas cote droite variable 312032
3 Gâche battement universelle 260359
2 Plaquette de jonction 350401
1 Embout haut OF sortie de tringle 110mm 349187




crémone  Roto

les référence inscrit sur la serrure sont

Gr 2200/973

2001/2000

621227270100

2g 010.0



Cette crémone n'existe plus elle est remplacée par:

1 Crémone OB axe 08mm variable 1601-2000 259769

1 Rallonge OB 330mm sans galet 489993

1 Inverseur bas cote droite variable 312032

1 Embout haut OF sortie de tringle 110mm 349187

2 Gâche battement universelle 260359

3 Plaquette de jonction 350401



crémone Roto de porte fenêtre en pvc  avec ouverture à la française. :

621226410100 sur la face intérieur et 621226400100 sur la face extérieur.

ROTO GR 2065 2MV
GH, 973mm
M323           MF59         11           9109               2000-2200


Cette crémone n'existe plus elle est remplacée par:

1 Crémone OB axe 15mm variable 1601-2000 259762
1 Rallonge OB 330mm sans galet 489993
1 inverseur bas cote droite variable 312032
1 Embout haut OF sortie de tringle 110mm 349187
3 Plaquette de jonction 350401
2 Gâche battement universelle 260359



Crémone à barillet  ROTO porte fenêtre PVC, 2 vantaux

336709

mv d150 28/70/7

2200/2x16/vz/2f



Cette crémone n'existe plus elle est remplacée par:

1 Crémone barillet 28/70 T16 C/7 L.1125 D.1000 1gv 476549

1 Embout haut OF sortie de tringle 110mm 349187

1 Prolongateur 200mm sans galet argent 308267

1 Rallonge OF  L.1075mm 1 galet 375799

3 Plaquette de jonction 350401

2 Gâche rouleau battement 623125



crémone Roto e fenêtre PVC OF

Fouillot de 14.5mm

6212264600

M 302 A10

Gr 2050

1580-2050



CREMONE VERROU F14.5 2050/1113 2MV
REF:22955

FRAIS ROTO SAV

pa99e

prix de vente 228€

Fenêtre deux vantaux oscillo battant  Ouverture à la française.
Crémone Roto 62122 7270100
GR 665MV 6016-800
R608C40            R608C41                9018

Cette crémone n'existe plus elle est remplacée par:

CREMONE OB L665 D263 REF 229107

renvoi d'angle OB partie basse ref

 253241 R605A66016



a savoir que l'anti fausse manœuvre est a récupérer sur l'ancienne crémone (il ne se fait plus)

Les crémones ROTO de portes fenêtres  avec cylindre Européen

MF31  -M720  - roto - 0101- M323- CR20652MV- 2000-2200-

vérifier la hauteur de poignée depuis le bas de la crémone

Si la hauteur de poignée est de 973 mm

Si la hauteur de poignée est de 1113 mm

 prix de vente  ttc 2014 140 euros + 26 e de port

ROTO avec la référence : 28/70 MYD M116.    1-411.028  -22 9116
Porte en PVC
Porte 1 battant
hauteur de la porte =  1m70
 hauteur de la poignée ?  1m
1 pêne demi tour
pas sorties de tringle ou des renvois d’angle en haut et en bas

1 Crémone barillet 28/70 T16 C7 L1125 D1000 1E  619906
1 Rallonge haute L675 1E pour crémone barillet H100  619938
3 Gâche rouleau Deceuninck 281601
1 Plaquette de jonction 350401

TARIF  2013 = Montant total ttc 285.00 euros  sur commande

336706

MV D 150 28/70/7  PZ

2000 VZ X 6

2 F 04/05



1 crémone barillet 28/70 T16 C/7 L.1125 D.1000 1gv 476549

1 Embout haut OF sortie de tringle 110mm 349187

1 Rallonge OF L.0875mm 1 galet 375797

2 Plaquette de jonction 350401

2 Gâche battement universelle 260359

ATTENTION OFFRE REALISÉ POUR UNE HAUTEUR DE FENETRE DE 1976MM

TARIF  2013 = Montant total ttc 285.00 euros  sur commande

Délai 8 jours

serrure Roto C500 45/92 avec 4 galets ronds, référence 392381

 + 4 gâches pour galets ronds, référence 457090


remplacée par :

1 CREMONE MV Z500 F45 C/8 EA 92MM 4 GALETS SECURITE V 392381

 1 Gâche rouleau 1 vantail  457090

montant ttc 267.00 euros

crémone  ROTO crémone HE 10 28/70/7/P/1125  SL /2x16/1E    30030052   476549

Cette crémone n'existe plus elle est remplacée par:

Crémone barillet 28/70 T16 C/7 L.1125 D.1000 1gv 476549

référence 2730471 pv 149.50 euros ttc 2015

crémone Roto ajustable haut et bas
MVD 28/70
2065/2X16/3F
1-400 002

Cette crémone n'existe plus elle est remplacée par:

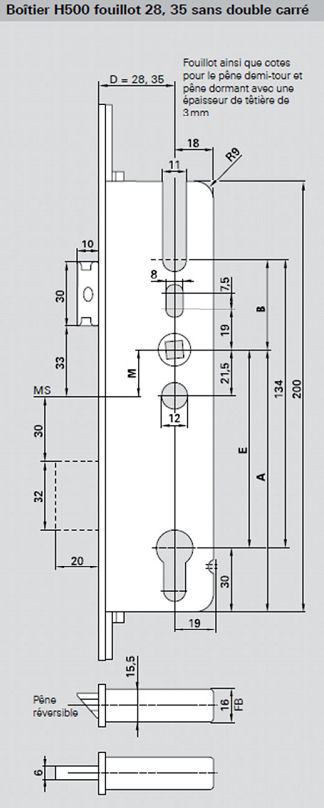

1 Serrure de porte H500 à relevage 28/70 4V T16 C7 L2200 D1000 619438

4 Gâche battement universelle 260359





Cette ancienne crémone peut encore être commandée sous la référence suivante :

Référence 231543
CREM VAR F25 CYL L1730 2MV CENTRO (R616N40003)



+ 30 € de frais de dossier (par commande)
Délai : 2 semaines à réception de la commande


ou remplacer par un R2 ajustable 2 bouts

la référence Ferco: A25-L2030    D980     G-21266-20-L-1

2 Verrouilleurs haut et bas: G-14661-13-0-1

2 gâches

2 verrous pour condamnation du 2ème vantail.

Cette ancienne crémone R613N40 n'existe plus mais elle peut être remplacée par la référence suivante (avec des galets de sécurité à la place des galets standard) :
Délai 3/4 semaines
Référence 231886
CREM OB SEC F35 CYL 1865/1113 2MV CENTRO (R649N12003)

CREMONE OB SEC F35 CYL 1865/1113 2 MV CENTO
(R649N12003) REF: 231886

Nous pouvons avoir cette crémone sur commande au prix de 394.80 euros ttc + le port est compris
délai 3/4 semaines



Les introuvables

gâches Roto 6 4823 54800 pour fenêtres PVC, (posées en 1977).

ci-dessous la réponse du fabricant ce produit n’existe plus.

On dirait une gâche OB pour un ancien ferrage Centro 80.
Si tel est le cas, c'est un modèle trop ancien pour lequel nous n'avons plus de produit de remplacement.




gâche Roto    6.5/17   r 604 B43    64823 740 00   5  10


Il reste des anciennes gâches galet qui ont la même forme mais avec des plots de positionnement à l'arrière qu'il faudra limer

  Référence 229786
GACHE GALET REGL CREM SF  CENTRO (M331A32008)
ref =8-72H.T.


     Vous pouvez également remplacer cette gâche par une ancienne gâche pour menuiserie bois de forme différente (mais avec la même fonction de verrouillage du galet) :
Référence 211378
GACHE GALET BOIS J12 F18 CENTRO (R604A44006)
ref =7-96H.T.
prix de vente ttc  2014 pour 1 pièce 68 euros

cette gâche n'existe plus chez Roto mais on la remplacer par un autre modèle

référence inscrit derrière 12     478401      contactez nous.

CETTE GACHE N'EXISTE PLUS, ELLE PEUT-ETRE REMPLACEE PAR LA REFERENCE SUIVANTE:
GACHE Roto INL ADK SST 55/12/8.5 MM      REF: 78-ELVI-50-46 pa 0.20ht


Pour 4 pièce 58.00 euros ttc + le port 28.00 euros ttc
DELAI: 3/4 SEMAINES A RECEPTION DE VOTRE COMMANDE





crémones Roto
 fenêtre s'ouvrant a la française la référence boîtier est 621226410100
GR1089/500ht 115 roto




crémone de  porte fenêtre 621226400100
GR 2106/980 ht 215pc roto



Voici la réponse du fabricant.

Les crémones que vous recherchez sont d'anciennes crémones qui étaient fabriquées spécialement pour la société POREAUX.
Cette société faisant partie du groupe LAPEYRE, il faudrait demander chez LAPEYRE s’ils auraient encore quelque part en stock des crémones POREAUX dans ces dimensions.

S'ils n'en ont plus (et je crains que ce soit le cas, au moins pour la dimension GR2106/980), on pourra remplacée ces crémones par un montage avec des pièces actuelles mais il faut savoir qu'en cas de montage le galet de verrouillage ne tombera pas en face de la gâche galet qui est déjà entaillée sur la fenêtre.
Il faudra donc soit entailler de nouvelles gâches galet, soit supprimer les galets et perdre 1 point de verrouillage par rapport aux anciennes crémones.

Si vous optez pour les montages avec entaillage des gâches galet, veuillez m'indiquer le type d'entaillage (à défoncer ou à toupiller) et, dans le cas de gâches à défoncer, veuillez me préciser le sens de ferrage de l'ouvrant.

voir le remplacement en GU référence sur exel via roto

crémone Roto

621226400100

4980989 GR 1289/500 roto ht 135
05mf50 0100

Voici la réponse du fabricant.

La crémone que vous recherchez est une ancienne crémone qui était fabriquée spécialement pour la société POREAUX.

Cette société faisant partie du groupe LAPEYRE, il faudrait demander chez LAPEYRE s’ils ont encore en stock une crémone POREAUX référence M356A08006.



 En clair pour nous cela veut dire qu'elle n'existe plus je ne pense pas que Lapeyre à du stock à ce point
donc si vous ne la  trouvez pas apporter nous votre crémone et on trouvera une solution de remplacement

 C'est une gâche loqueteau. pour profil PVC.
 référence   K010 504 7            648237152

 1 de disponible 45.00 euros ttc15.00 euros  1 en stock
Fabrications spéciales.
Lorsqu'un fabricant de fenêtres fait fabriquer des pièces spécialement pour lui, l'intégralité de la fabrication lui est réservée.
Quand ce fabricant arrête d'utiliser ces ferrures spéciales, Roto cesse de les fabriquer.
Dans le cas des fabrications de ferrures spéciales, c'est donc au fabricant de fenêtres d'assurer le service après-vente des ferrures (mais il n'a aucune obligation au-delà des 2 ans de garantie).

Dans le cas de votre crémone POREAUX référence M356A18006, nous pouvons vous proposer un montage avec des pièces standard actuelles mais il faut savoir que, dans ce cas, le positionnement des galets ne sera plus le même, ce qui peut être problématique car ces crémones étaient utilisées par POREAUX pour des menuiseries bois en jeu de 4 mm. Il faudra donc entailler de nouvelles gâches.
La solution de montage est la suivante :
1 unité                259762        Crémone variable F15 L1780 avec 2 galets E
1 unité                489993        Rallonge L330 recoupable
1 unité                312032        Prolongateur bas (avec inverseur de tringle)
1 unité                349187        Prolongateur haut (sans inverseur de tringle)
3 unités                350401        Plaques de liaison
2 unités                600998        Gâches galet E à toupiller
ou                289320        Gâches galet gauches à défoncer
ou                289321        Gâches galet droites à défoncer

Une autre solution - plus simple - serait d'utiliser une crémone FERCO car la hauteur de poignée à 980 mm est un standard chez eux. Par contre, je ne sais pas si le positionnement des galets est le même que pour la crémone POREAUX (mais il est possible que cela soit le cas car je pense que POREAUX s'était basé sur les crémones FERCO lors de sa demande de fabrication spéciale) ...


Gâche L650A14 Ces gâches en polyamide ne sont pas des gâches Roto.
Ce sont des gâches "économiques" qui étaient utilisées à la place des gâches Roto à visser en zamack pour le profil Thyssen AD 13.
Ces gâches en polyamide peuvent donc être remplacées par nos anciennes gâches en zamack, référence 229427. photos ci dessous
Bien que de forme et de matière différentes, elles ont la même fonction, elles conviennent pour les mêmes galets plats, et elles sont adaptées au même profil Thyssen. Sur commande...


Référence 229427   GACHE GALET REGL A13 THYSSEN CENTRO (K650A14006)







tarif 2017 =  6.50ht + 29.00 de port  + 30ht FRAIS ROTO SAV = PV pour 10 pièces =230€ + port

DELAI: 3 SEMAINES

 Tarif 2017 HT pour 100 pièce  1164.00 € + 92.00€ de frais Roto et frais de port acbat

La gâche galet 848 230 141 0Q17 pour rainure de ferrage peut être commandée sous la référence suivante :
Référence 623125        GACHE GALET RAIN16/12.5 NT
       délai 3 semaines                                       Pv2016 4-23 €HT

gâche pour profil Rehau S730 :                                        Pv 4-37 HT2016
Référence 260434        GACHE ST 2TR N-REGL PVC NR202
délai 3 semaines

les crémones Roto coulissante

 crémone roto pour une baie coulissante en PVC Réf: 6861488    GR1800
6861488      30106    80S5    17
 IL Y A 4 galets champignons
L'AXE DE FOUILLOT 17.


Nous avons cette crémone sous 2/3 jours au prix de 145 euros ttc ( 2014)




Les référence de la crémone sont: Roto   pour coulissant PVC. Gr 1800   0103MF-53





pour coulissant PVC. Gr 1800 à cylindre européen.

Cette crémone de coulissant simple peut être remplacée par la référence suivante :
CREM COUL F7 L1800 4G-8 SL IS
TARIF  2014 = Montant total ttc 165.00 euros Délai 3 semaines

- quel est l'axe de fouillot de la crémone : 7 ou 17 ou 22 mm (voir ci dessous) ?
- quel type de points de verrouillage y a-t-il (voir ci-dessous) ?

Le verrouillage peut se faire avec des galets champignons ou différentes sortes de crochets :
- y a-t-il un verrouillage par clé ? Si oui, est-il situé au-dessous ou en dessous de la poignée ?
- cette crémone se verrouille-t-elle sur une gâche filante ou sur des gâches individuelles ?

1er galet champignon

2éme crochet 5 mm

3éme crochet 8 mm

4ème crochets de ventilation (= crochets doubles).

3éme crochet 14 mm

Référence 628434      chap30.45HT+13port

Crémone ROTO d'une porte fenêtre coulissante à translation en PVC et oscillante

621226400100

2a010 4 MF55

GR2130/2MV

Cette crémone n'existe plus elle est remplacée par:

CREMONE OB F14.5 L 2130 2MV R610N51016 REF 231437

TARIF  2012 = Montant total ttc 242.00 euros  sur commande délai 10 jours

crémone ROTO pour coulissant:
- Crémone ROTO GR 1800 pour baie vitrée
- Espace entre têtière et crochet : 8 mm
- carré : n° 22 inscrit, réf 6861170
- porte cylindre réf 6862501
- Inscriptions extérieures : GR 1800/0107 MF57
- Inscription intérieure : 686 2347.

Concernant les gâches :
- longueur:300 mm ; largeur:9 mm ; épaisseur:3 mm
cette crémone Roto n'existe plus elle est remplacée par celle ci:
 1 Crémone coulissant simple barillet F22 L1800 4 crochets 363018
2 Gâche filante L1800 pour crémone coulissant simple 4 crochets 363020
au prix de 160 euros ttc  + 25.00 euros de port

s

Crémone roto pour coulissant ?  9239

Cette crémone n'existe plus

Malheureusement nous ne pouvons pas vous aider concernant les coulissant LAPEYRE.
Le Cylindre est bien au dessus de la poignée, il s'agit donc d'une fabrication spéciale pour la société COUGNAUD, distribuée par la société Lapeyre.

Merci de prendre contact avec LAPEYRE qui vous trouvera certainement une solution de remplacement.


Et voici la réponse des établissements Lapeyre

Désolée , mais  il n'y a plus  du tout de stock  pour ce modèle de crémone , et

Roto n'en fabrique plus du tout depuis  2 ans...

Il n'y a pas de solution de remplacement ..

Crémone roto pour coulissant Lapeyre 0230

Cette crémone n'existe plus lire le tableau a droite

Avec le barillet au-dessus de la poignée, la crémone de coulissant simple que vous recherchez est une ancienne crémone que nous fabriquions notamment pour la société COUGNAUD (Groupe LAPEYRE).
Malheureusement, cette crémone est trop ancienne et il n'y a plus de stock, ni chez Roto, ni chez Cougnaud.

Si on veut conserver le barillet et la possibilité d'ouvrir cette baie depuis l'extérieur, la seule solution de remplacement que nous pouvons proposer est l'utilisation de notre crémone actuelle, référence 628499, qui a le barillet en-dessous de la poignée et un entraxe différent (92 mm au lieu de 150 mm).

Cette solution n'est pas idéale car, les boîtiers n'ayant pas le même entraxe, on risque d'être gêné, lors du remplacement, par le renfort du profilé PVC.

On peut éviter ce risque de conflit avec le renfort en optant pour une crémone non verrouillable, référence 628498, mais il n'y aura plus de barillet ni de poignée à l'extérieur ; le coulissant ne pourra alors être ouvert ou fermé que depuis l'intérieur.

Il faut aussi savoir que, dans les 2 cas :
- il sera nécessaire de mettre des plaques de propreté (que nous ne fournissons pas) afin de masquer les anciens perçages étant donné que ceux-ci ne correspondront plus aux perçages actuels.
- il faudra déplacer les gâches car les positionnements des galets sur les nouvelles crémones ne sont pas identiques aux anciennes crémones.

Référence 628499        CREM COUL F17 CYL L1800 4G-8 SL IS                net = 19.40 H.T.
ou
Référence 628498        CREM COUL F17 L1800 4G-8 SL IS                net = 17.06 H.T.

Voir plus bas nouveau modèle



sinon dernière solution il faut trouver une crémone avec le même axe couper et ressouder les tringle dessus
Mais là il nous faut votre crémone, compter crémone + soudure 295 euros (2014)



crémone avec barillet  ROTO à 3 galets champignon pour une porte fenêtre PVC coulissante

GH900

GR1800

9239  sur une face et 9238 sur l'autre face intérieur!

Cette ancienne crémone de coulissant E08S (avec le barillet au-dessus de la poignée) n'existe plus mais elle peut être remplacée par une nouvelle crémone :








CREM COUL F17 CYL SUP L1800 4E-8 INL Référence 772745  Paht = 40,38 . +13  PORT Délai 4 semaines

crémone de porte fenêtre ou fenêtre coulissante
Hauteur : 1.80 m.
Carré 7 mm
Roto GR.1800
0103 MF 53

1 103 6891480




Remplacée par la Crémone 4/R L.1800mm F7 628434   rèf:2731556

DÉLAI 48 HEURES
ATTENTION POUR LES GALETS ÉTANT DIFFÉRENT IL FAUDRA
DÉPLACER LES GACHES
POUR UNE GACHE FILANTE IL FAUDRA LA CHANGER PAR UNE ACTUELLE

Tarif 2014 = 145 euros ttc

Informations

pour crémone d'une baie coulissante à translation 2 vantaux en PVC (sans serrure, seulement une poignée à l'intérieur)
référence ROTO GR1800 0102 MF 52 1 0102 6861488

Concernant cette crémone de coulissant simple, il me faudrait préciser :
- quel est l'axe de fouillot de cette crémone ?
- quel type de points de verrouillage y a-t-il ?

L'axe de fouillot correspond à la profondeur de la poignée par rapport au bord de la têtière (sans tenir compte du débord éventuel) :

 4ème crochets de ventilation (= crochets doubles).

PV 2016 148+28



Le verrouillage peut se faire avec des galets champignons ou différentes sortes de crochets :



  Fabrications spéciales.
Lorsqu'un fabricant de fenêtres fait fabriquer des pièces spécialement pour lui, l'intégralité de la fabrication lui est réservée.
Quand ce fabricant arrête d'utiliser ces ferrures spéciales, Roto cesse de les fabriquer.
Dans le cas des fabrications de ferrures spéciales, c'est donc au fabricant de fenêtres d'assurer le service après-vente des ferrures (mais il n'a aucune obligation au-delà des 2 ans de garantie).

Dans le cas de votre crémone POREAUX référence M356A18006, nous pouvons vous proposer un montage avec des pièces standard actuelles mais il faut savoir que, dans ce cas, le positionnement des galets ne sera plus le même, ce qui peut être problématique car ces crémones étaient utilisées par POREAUX pour des menuiseries bois en jeu de 4 mm. Il faudra donc entailler de nouvelles gâches.
La solution de montage est la suivante :
1 unité                259762        Crémone variable F15 L1780 avec 2 galets E
1 unité                489993        Rallonge L330 recoupable
1 unité                312032        Prolongateur bas (avec inverseur de tringle)
1 unité                349187        Prolongateur haut (sans inverseur de tringle)
3 unités                350401        Plaques de liaison
2 unités                600998        Gâches galet E à toupiller
ou                289320        Gâches galet gauches à défoncer
ou                289321        Gâches galet droites à défoncer

Une autre solution - plus simple - serait d'utiliser une crémone FERCO car la hauteur de poignée à 980 mm est un standard chez eux. Par contre, je ne sais pas si le positionnement des galets est le même que pour la crémone POREAUX (mais il est possible que cela soit le cas car je pense que POREAUX s'était basé sur les crémones FERCO lors de sa demande de fabrication spéciale) ...




Gâche galet Roto   6482341800
Montant ttc 165.00 euros (tarif 2012) pièce nous consulter pour plusieurs pièce
(cette gâche ne ce fabrique plus mais  le fabriquant à encore du stock mais comme ce sont des commandes à la pièce il impute des frais divers ............! Ce qui fait le tarif ci dessus.  Pour plusieurs pièce on peu réduire la facture.



Gâche galet Roto 228912  Montant ttc 167.00 euros (tarif 2012) pièce nous consulter pour plusieurs pièce
(cette gâche ne ce fabrique plus mais  le fabriquant à encore du stock mais comme ce sont des commandes à la pièce il impute des frais divers ............! Ce qui fait le tarif ci dessus.  Pour plusieurs pièce on peu réduire la facture.
La référence 228912 correspond à une gâche galet Centro K605A80, pour l'ancien profil Thyssen System Exclusive.

Je n'ai pas de coupe de ce profil mais, pour moi, votre gâche ne ressemble pas aux profils Thyssen que je connais et qui ont généralement une rainure beaucoup plus large.
Alors, à moins que le profil Thyssen System Exclusive ne soit très différent des autres profils Thyssen, je suis plutôt sceptique par rapport à la référence 228912 indiquée par Boschat...

Pour ce qui est du prix, il faut savoir que toutes nos anciennes références (et notamment les pièces de la gamme Centro), sont regroupées dans un stock spécifique, en Allemagne.
Chaque commande passée auprès de ce dépôt subit des frais forfaitaires. Ces frais sont donc toujours les mêmes qu'il s'agisse d'une commande d'une seule gâche ou de 300 crémones.
Si vous êtes amenés à faire régulièrement des remplacements sur d'anciennes pièces Roto, vous avez donc intérêt à essayer de regrouper vos demandes afin de pouvoir répartir le coût de ces frais sur l'ensemble des pièces commandées.
Il est clair que ces frais rendent la commande d'une gâche seule particulièrement dissuasive.

A défaut de marquage sur la gâche autre que le code 9033 qui ne nous donne pas d'indication sur le modèle de la gâche, je pense que la meilleure solution serait d'utiliser la gâche 231283 qui est une gâche avec embase plane (normalement prévue pour une menuiserie bois en feuillure de 20 mm) et de la caler par rapport à la rainure.
Cette gâche disposant de 2 trous de vis, elle ne risque pas de pivoter même sans être calée dans la rainure.

Roto : C818 / 482397700

GACHE GALET REGL GEALAN CENTRO (K605C81006)

montant ttc pour 10 pièce 345.60 euros

Référence 228938

Prix unitaire net = 10,10  H.T.

+ 30 de frais de dossier (par commande)

+13 PORT   (FRANCO à 110 )

 DELAI 3 SEMAINES



verrou de marque roto , largeur 17 mm et longueur 150mm son n° 8485710600 N'existe plus

D'après la photo et le code communiqué, la pièce recherchée est un verrou OB de l'ancienne gamme Centro 80.
Malheureusement, cet ancien verrou n'existe plus.

Si ces verrous ont pour seule fonction de verrouiller le vantail semi-fixe, on peut envisager de les remplacer par un modèle actuel (plus court), référence 344969.

En revanche, si les verrous servent également lors du basculement du vantail principal en position oscillo-battante, nous n'aurons pas de solution de remplacement compte tenu de l'ancienneté du ferrage.

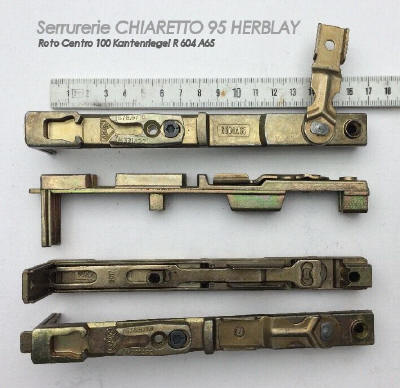

Roto Centro  R 604 A65


Inscrit dessus 7,2/18

Cet ancien verrou OB peut être remplacé par la référence suivante (en finition RotoSil argent) :
      VERROU OB BOIS 7/8-20 NT






Nous pouvons avoir ce verrou sur commande au prix unitaire  de 128 euros ttc + le port 28.00 euros ttc 2016

Délai 3 semaines  Pa= 23,55hT+ 30 € de frais de dossier (par commande)Pas de port   geste co 2016 Référence 375927

Référence 228935

GACHE OB D REGL CENTRO (K605B76008R)    on peu l'avoir sur commande à 65 euros ttc pièce tarif 2014

gâche Roto référence inscrit derrière  1 - 64825  -  34203 - 951  - 9   pour fenêtre Grofillex Cette ancienne gâche galet Grosfillex peut encore être commandée sous la référence suivante :


Référence 263599
GACHE GALET REGL CENTRO (K650C50006)
Paht = 14,26

+ 30 de frais de dossier
Délai 3 semaines




Guide de tringle  Roto inscrit derrière   62120  8770   9329    3  ( 1 de disponible 18 euros pièce)

Anti-fausse manoeuvre Roto

Anti fausse manoeuvre Roto 9R inscrit derrière 0490   6



Cette anti-fausse manoeuvre n'existe plus
Cet anti-fausse manoeuvre peut être remplacé par la référence actuelle suivante :
Référence 736753      AFM A9 D NT


Prix unitaire TTC = 79.50 €
+28€ port       Délai 3 semaines pa5+13



Pour le remplacement de l'AFM, vous pouvez :

Soit utiliser le releveur anti-fausse manœuvre standard, référence 260538, mais il faudra ajouter une butée en fonction du profil :
Référence 260538                AFM POUR CREM NT
+ Butée suivant le profil (à définir)
Je peux peut-être vous aider à identifier le profil d'après les codes inscrits au dos d'une gâche galet située en face de la crémone.

Soit utiliser un anti-fausse manœuvre sans butée, mais on aura alors besoin de savoir quel est l'axe de ferrage et le sens d'ouverture de la fenêtre :
Pour axe de ferrage de 9 mm :
Ferrage OB à gauche        Référence 736752        AFM A9 G NT
Ferrage OB à droite        Référence 736753        AFM A9 D NT
Pour axe de ferrage de 13 mm :
Ferrage OB à gauche        Référence 736754        AFM A13 G NT
Ferrage OB à droite        Référence 736765        AFM A13 D NT

 Délai 3 semaines



Pnet 4-79 H.T.+13 PORT











Les crémones ROTO pour portes d'entrée  avec cylindre Européen

serrure Roto 0390 de dimension 200mm de longueur, 70mm de largeur et 15mm d'épaisseur. Réf.: MVD 55/72  M117
Distance axe du carré vers le bas 103mm
axe carré au bord de la serrure 52mm (55mm
axe carré vers axe cylindre  72mm
la réponse du fabricant

Cette serrure n'existe plus.
On pourrait la remplacée par une serrure C500 55/72/8 à 4 galets V (Référence 392434).
Ce n'est pas exactement la même serrure : c'est un modèle à manoeuvre par la clé (il ne sera donc plus nécessaire de relever la poignée) avec des galets de verrouillage champignons (il faudra donc changer également les gâches et les déplacer, ce qui peut être un problème si la porte est en jeu de 4 mm).


 ci-joint la page du catalogue correspondante et les différents modèles de gâches galet pour menuiserie bois en jeu de 12 mm

Attention l'axe à 72 passe 92 mm

 337871, MV D500 46/92/B/PZ, 400/2*16/VZ/OW.

remplacée par un boîtier de serrure Roto H500 axe 45 AE 92 C8 LG 380

PRIX 240 euros ttc (tarif 2012)

les allonges sont vendu séparément

 la finition bichromaté à été remplacée par la finition Rotosil (argent)





Crémone ROTO pour porte PVC référence MVD 28/70
axe 28mn.
Référence sur tige: 1930/2X16/2F


Cette crémone n'existe plus elle est remplacée par:

Crémone barillet 28/70 T16 C/7 L.1125 D.1000 1gv 476549
Embout haut OF sortie de tringle 110mm 349187
Rallonge OF L.0875mm 1 galet 375797
Rallonge OF L.1075mm 1 galet 375799



crémone de porte fenêtre Roto
Serrure bichromate a barillet poignée a relevage


Ref coffre R627 /A 204


Cette crémone n'existe plus elle est remplacée par:

H500 actuel, référence 391688
H500 28/92/8 L400 2x16SL SA

Délai : 2 semaines à réception de votre commande

Crémone roto  pour une porte d'entrée PVC  axe 28 mm entre axe 70 mm

4 galets

Hauteur total 2050

 GR 1020

FFB 931- 1130

FFH 1101-1300

Cette serrure peut être commandée sous la référence suivante :
Attention la têtière est débordante axe à 25 et non 28mm
Référence 619907
H100 25/70/7 L1125 NT 2x16SL 2E

Délai 3 semaines


= 19,10ht 13port2015



Divers Roto

Système de blocage pour fenêtres oscillo-battantes K 605 B 55 ROTO

Verrou 1/2 OB 2VTX   K 605 B 55    Réf 228930

tarif 2015 =152 euros ttc Délai : 3 semaines à réception de la commande

Cet ancien verrou OB K605B55 peut encore être commandé (en finition RotoSil argent)

























Référence 365267
VERROU OB LAT BOIS F18 NT
Prix unitaire net = 19,38  H.T.
+ 30 de frais de dossier (par commande)

+ 13 port
Délai : 3 semaines à réception de la commande



Gâche ROTO    K 604 B 828

Après recherche auprès de notre fournisseur cette gâche ne se fait plus et ils ne n’ont pas de produits de remplacement.



verrous OB ROTO CENTRO 100

ref R 605 A 55



Remplacée par

VERROU SEMI FIXE R604B45008 REF 231278

verrous de porte fenêtre pvc
Un ROTO K605A50
Un ROTO K605A70

Ces anciens verrous de semi-fixe pour rainure de ferrage peuvent être remplacés par les modèles actuels suivants :

Référence 633419        VERROU SF L200 CLP NT                                                                    chap5.70ht-2014

Référence 618666        VERROU SF L390 CLP NT                                                                chap6.25ht -2014
montant total ttc pour les deux verrous  143.50 euros

VERROU BLANC RAIN. DE 16 CE (K605B09008) REF:  228923

Sur commande délai 3 semaines



VERROU BLANC RAIN. DE 16 CE (K605B09008) REF:
228923
FRAIS ROTO SAV



pa8.40ht + 30 ht+ port

Verrou semi-fixe 235mm 618665

K 605 B 05



délai 5/8 jours

Les poignées de fenêtre ROTO

porte fenêtre coulissante pour un appartement des années 1980

réference inscrit sur la fourche

2

4362-150-311

Tarif 2015 = 125.00 euros ttc + 26euros de port

Délai 3 semaines



Référence 384325        POIG ROL F26 A/LOGO R011        Pahy = 23,97+13por










ROTO dont la référence est 1.6303552420.X 26.
Cette fourche est montée sur un poignée de couleur argent actionnant une
fenêtre oscillo-battante en alu

elle n'existe plus elle est remplacer par

Alu 500 DK à clamer

tarif 2015  = 128.00 euros + 26 euros de port

Délai 3 semaines

Alu 500 DK à clamer EX.V01 poig. roto R18W R01.1EV1

REF 2730020

Roto type 3 Roto X 6303552420 chiffre (derrière inscrit 26)

Fourche de poignée roto REF 208920

tarif 2014  = 152.00 euros

On ne peut pas remplacer une fourche n° 6303551320 par une fourche n° 6303552420.
L'ancienne fourche n° 6303551320
peut encore être commandée seule sous la référence suivante :

Référence 208910
FOURCHE 26S N°6303551320 ALU 80 (D30V)
Paht= 22-80
+13 port
Délai : 3 semaines à réception de la commande

Inscription figurant sur la fourche de la poignée ROTO:
2   ROTO    X
6303552420
Derrière de la fourche figure le chiffre: 26

Poignée ROTOLINE 26R01 ARGENT EV1 à Fourche

tarif 2015 = 125.00 euros ttc



ref: 0013600


Concernant la poignée, si seule la fourche est cassée, celle-ci peut être commandée seule  :
       FOURCHE ROL 26                                        Prix unitaire net = 79,03 € ttc
Sinon, si vous préfèrez remplacer la poignée RotoLine (avec la fourche), elle peut être commandée :
      POIG ROL F26 A/LOGO R072                                Prix unitaire  = 125,00 € ttc



Inscription figurant sur la fourche de la poignée ROTO:
2   ROTO    X       6303552420
Derrière de la fourche figure le chiffre: 26



remplacée par:

Alu 500 DK à clamer EX.V01 poig. roto R18W R01.1EV1

Tarif 2015 = 125.00 euros ttc

réf: 2730020

voir le nouveau modèle cliquez ici

Livré sans l'Anti fausse manoeuvre D24F REF 212641 voir ci dessous

Anti fausse manoeuvre D24F REF 212641  pour poignée à fourche Roto

inscrit dessus 66040 Z3  ROTO Z2





Tarif 2017 = 83.00 euros ttc = en commande 9 dispo à partir du 20 mars 2017













Référence chapier 212641        AFM       D24F    P unitaire = 4,74 €H.T. +13 PORT Délai 3 semaines

Référence acbat 111693 KIT ENTRAINEUR + AFM = 2.24 + 9.20 + port HT Délai 3 semaines


66040    02120     Z36604002520  1Z

660403110  KIT ENTRAINEUR + AFM Roto

KIT ENTRAINEUR + Anti Fausse Manoeuvre ROTO disponible en stock








KIT ENTRAINEUR + AFM tarif 2017  ttc 111 euros  9 en stock

Référence : 6303551320

1  ROTO  X
6303552420



FOURCHE 26 ALU 80 REF 208910
POIGNEE ROTOFORM 26 AL1 ARGENT D43D REF 208673


Attention  l' Anti fausse manoeuvre  est vendu a part


POUR CETTE DEMANDE VOUS POUVEZ COMMANDER SOIT LA FOURCHE
SI IL N'Y A QUELLE DE CASSE OU LA POIGNEE ENTIERE
LA FINITION CHAMPAGNE N'EST PLUS COMMERCIALISE




Si votre client souhaite conserver ce modèle de poignée et qu'il n'y a que la fourche de cassée, celle-ci peut être commandée seule sous la référence suivante :
Référence 208920        FOURCHE 26B N°6303552420 ALU 100 (D80J)        Panet13-80HT

Si votre client préfère remplacer la poignée complète, il peut utiliser une poignée Roto Line à fourche actuelle (de forme plus arrondie) :
Référence 377475        POIG ROL F26 A/LOGO

En finition anodisée argent :
Référence 384325
POIG ROL F26 A/LOGO R011
= 23,97H.T. + 13port

 R062M                        Panet9-50HT

Cette ancienne poignée pour ouvrant à la française aluminium n'existe plus.
Dans ce cas, il faut remplacer à la fois la poignée et l'entraîneur par des modèles actuels (sous réserve que l'ouvrant soit bien en gorge européenne) :







Référence 378ELVICE926        POIG ROL INV A/LOGO R062M23,41 HT. +
Référence 212ELVICE325        KIT ENTRAINEUR OF2 (R14B)9,81HT.

+13 PORT  DELAI 3 SEMAINES (2016)







D'après le code 6303552420 inscrit sur la fourche, cette ancienne poignée peut être remplacée par une poignée Roto Line actuelle (de forme plus arrondie) :

Poignée Roto Line à fourche, en finition laquée argent :




Référence 377474        POIG ROL F26 A/LOGO R015                Prix unitaire net = 19,97 € H.T.
Pour ce qui est de l'anti-fausse manoeuvre, il peut être commandé sous la référence suivante :
Référence 212641        AFM       D24F                                Prix unitaire net = 4,74 € H.T.

+13 € PORT Délai 3 semaines 2015

crémone de menuiserie métallique Roto poignée noir R06.2 A DOUBLE FOURCHE 378926
+ Jeu d'entraîneur pour poignée Rotoline R14B REF 212325



Prévoir de recouper  et percer les tringles déposer la fenêtre si possible ou entailler la gorge pour faire passer les pièces qui relis les tringles haute et basse

  SERR COND OF BLANC
 CLE BLANCHE POUR COND OF

Il existe également des cales qui peuvent être utilisées si nécessaire :

  CALE POUR SERR COND OF BLANC
 CALE SUPPORT COND OF BLANC

Référence 230157   SERR COND OF BLANC (M811A29001)   PA = 4.70H.T.
Référence 230149 CLE BLANCHE POUR COND OF(M810A39004)  PA= 10.25H.T.

Il existe également des cales qui peuvent être utilisées si nécessaire :

Référence 230155  CALE POUR SERR COND OF BLANC (M811A23008)       PA = 0,60H.T.
Référence 230156 CALE SUPPORT COND OF BLANC (M811A24008)        PA = 0,60H.T.



pv clé 24.60 ttc

20 verrous + cales = 310euros ttc (2014)




baies coulissante   vitrées en PVC
L’ensemble est constitué d’une serrure centrale et de deux barres dont l’extrémité est crantée et s’emboîte dans la serrure centrale.

Sur chaque barre de marque ROTO il y a les références suivantes :
Gr.3   FFH   1261-1660

9238 (le marquage correspond a l'année de fabrication (1992) et au n° de l'unité de production(38)

4 points de fermetures



BOITIER DE COMMANDE RA2000 AXE 22 MM L140 SL IS



délai 4 semaines



Tarif 2012 ttc 199.50 euros




PROLONGATEUR INVERSEUR TRINGLE 14MM

M720
9107
M107

Inverseur roto bas de crémone OF bichro 230009

Sur commande 8 jours

tarif TTC 2014 = 85.00 euros

Inverseur roto bas de crémone

inscrit dessus et dessous

ME 59    M720   9109

6212166900 (  référence sur  l'inverseur)

01 0 02

Ref: 312032       8921847

tarif TTC2014 = 85.00 euros

Sur commande 8 jours

inverseur de crémone bas de chez ‘’Roto’’ MF 53 M 720    0103

Ref: 2636091

Prolongateur sortie de tringle avec inverseur pour serrure H500 L135 471148

longueur 135mm

tarif 2014 = 85.00 euros



j'ai deux solution soit on commande chez roto la pièce et ça coûte 85.00 euros ttc
soit si vous pouvez recouper la crémone de 2 cm on peu mettre une autre marque que j'ai en stock a 35.50 euros ttc (2014)



crémone ROTO GR.1800 0103 MF53

6861488 et 4 010 2

Cette crémone est installée sur une porte-fenêtre coulissante (sans serrure)

329057. (n°1)

système sans verrouillage 1800

Voir ici

Crémone 4/R long 1800 f7 329057 = 125 euros ttc (tarif 2014) sur commande

 les Renvois de fouillot Roto
Renvois de fouillot Roto  référence 262351
référence 2009 06212273900     19098
6212273800
M430

 Renvois de fouillot Roto  référence 262351



toute l'ancienne gamme* des renvois de fouillot Roto est arrêter pour les remplacée par un renvoi de fouillot adaptable qui à été créer

référence 262351

*a savoir l'ancienne gamme la finition est vieille or et la nouvelle est argenté

Renvois de fouillot Roto  référence
"M019" , "6212273800", "9099"


Renvois de fouillot Roto  référence 262351



Renvois de fouillot Roto  référence

73800

62122

M 430

Les références :

2  012   62122  73900    M103
 286556   2     010 3



Renvois de fouillot Roto  référence

9097

62122

73900



 Remplacée par  RENVOI DE FOUILLOT NR241 NT REF 262348

tarif 2015  = 79.50 euros

délai .........



voir avec renvois de fouillot ferco  G 19237



Si vous ne connaissez pas le nom du profilé PVC, nous vous conseillons d'utiliser le renvoi de fouillot référence 262348 qui est le modèle fourni avec les douilles, carré et vis les plus longs. Il faudra certainement les raccourcir lors de la pose mais, au moins, on est sûr que cela conviendra.

 Sachez qu'il existe différentes références de renvois de fouillot en fonction des différents profilés PVC.
Toutefois, quelque soit le profilé PVC, le corps du renvoi de fouillot est, en fait, toujours le même. Ce qui varie c'est la longueur des douilles, du carré et des vis. Les douilles à l'arrière et le carré peuvent être raccourcis pour l'adapter à votre profil.





R- 262348        RENVOI DE FOUILLOT NR241 NT        7-40



Forfait livraison (tarif 2016)   pour une crémone  32.00 euros ttc pour la France

Pour commander: Vous envoyer un chèque payable en France (à l'ordre de M. CHIARETTO)  en Euros bien sur, à l'adresse suivante et dès réception nous vous envoyons le colis

 (IMPORTANT : rappeler toujours le contenu de la  commande et  votre adresse postal et adresse mail dans votre courrier ainsi que votre numéro de téléphone )

(Très IMPORTANT : La livraison étant faite par un transporteur il est impératif qu'il y est quelqu'un chez vous pour recevoir la marchandise, vous pouvez aussi vous faire livré sur votre lieu de travail ou chez un voisin)

Voici notre adresse:               Mr CHIARETTO DOMINIQUE    19 AVENUE DU CHEMIN DE FER        95220 HERBLAY   -



Veuillez trouver ci-dessous un document expliquant le principe de montage pour le remplacement de l'ancienne crémone M322D00.

De plus, vous verrez ci-dessous les schémas montrant le montage des plaques de liaison après recoupes de la crémone.
(Lorsqu'on utilise les plaques de liaison, la têtière et la tringle crantée peuvent être coupées à la même dimension, c'est la petite plaque qui couvre le décalage)



Les  ferrures Roto sont livrées bloquées en position ouverte. Cela est destiné à faciliter la mise-en-oeuvre car, lors de la recoupe et du montage, toutes les pièces doivent être dans la même position.

Une fois le montage terminé, il faut débloquer l'ensemble du mécanisme avec la poignée : positionner la poignée en position ouverte et la rabaisser pour fermer. Il y a une certaine résistance lors de cette première manoeuvre car il faut faire sauter le bridage.
Ouvrir et fermer la poignée encore 2 ou 3 fois pour bien libérer le mécanisme ; le fonctionnement devrait alors se faire normalement (il ne doit plus y avoir de sensation de résistance lors de la manoeuvre).

La 7ème étape consistera à positionner les 2 gâches galet en face des nouveaux galets de verrouillage de la crémone (le positionnement des gâches doit se faire de façon à ce que, lors de la fermeture de la fenêtre, les galets remontent dans les gâches).


ANCIENNES CREMONES OF (PLUS LIVRABLES) mais il existe des solutions de remplacement

FOUILLOT 14,5 62122640101
Hauteur du vantail FF Longueur Ancienne référence HP
461-600 GR 465 M307A50 170
601-800 GR 665 M309A50 263
801-1000 GR 865 M311A70 413
1001-1200 GR 1065 1MV M313A50 513
1201-1400 GR 1265 1MV M315A50 563
1401-1600 GR 1465 2MV M317A57 563
1601-1800 GR 1665 2MV M319A57 563
1801-2000 GR 1865 2MV M321A59 973
2001-2200 GR 2065 2MV M323A59 973
2201-2400 GR 2265 2MV M325A59 973
1801-2000 GR 1865 2MV M321A50 1113
1801-2000 GR 2000 2MV M320D00 / M320A20 1113
2001-2200 GR 2065 2MV M323A50 1113
2001-2200 GR 2200 2MV M322D00 / M322A20 1113
2201-2400 GR 2265 2MV M325A50 1113
2201-2400 GR 2400 2MV M324D00 / M324A20 1113

FOUILLOT 7,5 6212272701
Hauteur du vantail FF Longueur Ancienne référence HP
461-600 GR 465 M307A51 170
601-800 GR 665 M309A51 263
801-1000 GR 865 M311A58 413
1001-1200 GR 1065 1MV M313A51 513
1201-1400 GR 1265 1MV M315A51 563
1401-1600 GR 1465 2MV M317A58 563
1601-1800 GR 1665 2MV M319A58 563
1801-2000 GR 1865 2MV M321A58 973
1801-2000 GR 2000 2MV M320C30 973
2001-2200 GR 2065 2MV M323A58 973
2001-2200 GR 2200 2MV M322C30 973
2201-2400 GR 2265 2MV M325A58 973
2201-2400 GR 2400 2MV M324C30 973
1801-2000 GR 1865 2MV M321A51 1113
2001-2200 GR 2065 2MV M323A51 1113
2201-2400 GR 2265 2MV M325A51 1113



Roto NT et DOOR SAFE HE 10

Crémone double direction

 Ci-dessous un tableau listant les différentes crémones que fabriquait Roto pour les Ets POREAUX.

Retour au Menu    Email:

 C'est nos clients qui le disent :
Le 04/05/2015

Bonjour,

Je viens d’installer la crémone. Aucun problème d’adaptation. Merci pour ce bon conseil de remplacement.
Cordialement
Bernard Bellang........
